JARKOM II DHCP SERVER

 LAPORAN HASIL PRAKTIKUM DHCP SERVER



Dhcp( Dynamic Configuration Protocol  Host )SERVER.

Dhcp server adalah sebuah perangkat yang bertugas untuk mengatur dan memberikan alamat IP secara otomatis dan merupakan sebuah protocol jaringan yang berbasis arsitektur Client/ server yang di pakai untuk memudahkan pengalokasian alamat IP dalam suatu jaringan.

Berikut cara membuat Dhcp server

1. Langkah-langkah mambuat jaringan Dhcp server perlu menggunakan;

a. Alatnya-Pc/ Aplikasinya Cisco packet tracer.

Sudah terbuka Cisco packet tracernya kemudian buat topologinnya masukan;

- 1 PC

- 1 Router

- 1 server

Setelah itu perlu menggunakan cabel Copper Cross-over agar PC,Router,dan server bisa terhubung akan terlihat seperti pada gambar berikut;

1

2.Langkah- langkah selanjutnya masukan IP pada PC,Klik PC, Dekstop, IP config kemudian masukan Alamt IP;

-IP address : 192.168.10.10

-Subnet Mask : 255.255.255.0

Gw : 192.168.10.1

 Terlihat seperti pada Gambar di bawah ini;

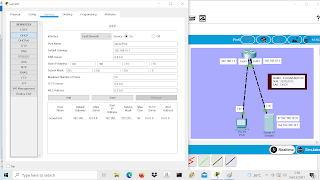

3.Langkah-Langkah selanjutnya seting Server Klik server pilih Service,Dhcp ,On masukan perintah;

- Star IP Address : 192.168.10.10

- GW : 192.168.10.1

- DNS Server : 8.8 8.8

- Subnet Mask : 255.255.255.0

- maksimum Number Off User : 50

Save lalu exit

Akan Terlihat seperti pada Gambar di bawah ini;




4.Langkah- langkah selanjutnya kita beralih pada setingan Router ,Klik Router,CLI .langsung saja kita masukan perintah;

  • no
  • enable
  • con t
  • int fa0/1
  • ip address 192.168. 10.1 255.255.255.0
  • no shutdown
  • exit 2x
  • Conf t
  • interface fastEthernet 0/0
  • ip address 192.168.1.1 255.255.255.0
  • no shutdown
  • exit 2x
Akan terlihat seperti pada Gambar di bawah ini;

5. Langkah-langkah  selanjutnya masih lanjutan dari seting Router;

  • conf t
  • interface fastEthernet 0/1
  • ip helper- address 192.168.10.10
  • no shutdown
  • exit 2x
  • show running- configT
Terlihat seperti pada gambar di bawah ini;
6.Langkah-langkah selanjutnya masih,lanjutan dari setingan router yaitu tampilan dari hasil show running- config end.

Terlihat seperti pada gambar di bawah ini;

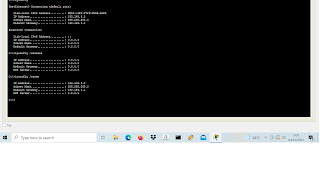

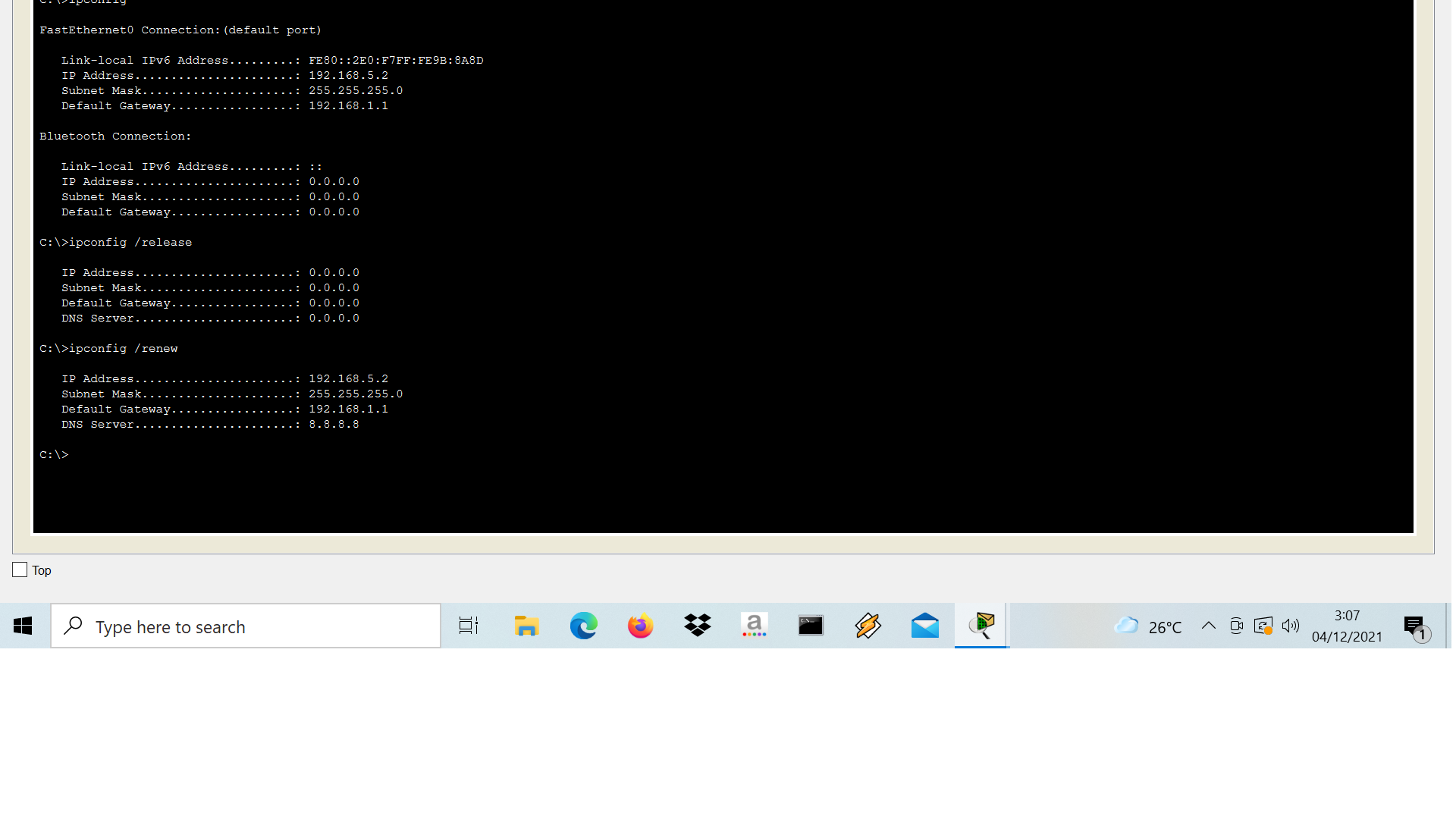

7.Langkah- langkah berikut ping lewat PC,Klik PC ,Dekstop,Command Prompt masukan perintah;
- ipconfig / release
- ipconfig / renew

 Terlihat seperti pada Gambar berikut;
